安川电机绕线解决方案 | 从“瓶颈”到“进阶”，升级您的绕线生产力！
电机里的铜线、变压器中的线圈...这些看似不起眼的“绕线”工艺，实则是现代工业不可或缺的“精密脉络”。它们承载电流，传递能量，是无数设备高效运转的隐形功臣。
当下绕线机面临着三大共性挑战
多轴协同精度低 — 主轴与排线轴联动偏差大，叠线/间隙频发
换型效率低下 — 模具更换耗时，小批量定制成本高昂
张力波动伤品质 — 启停、换向时断线、漆包线损伤屡见不鲜

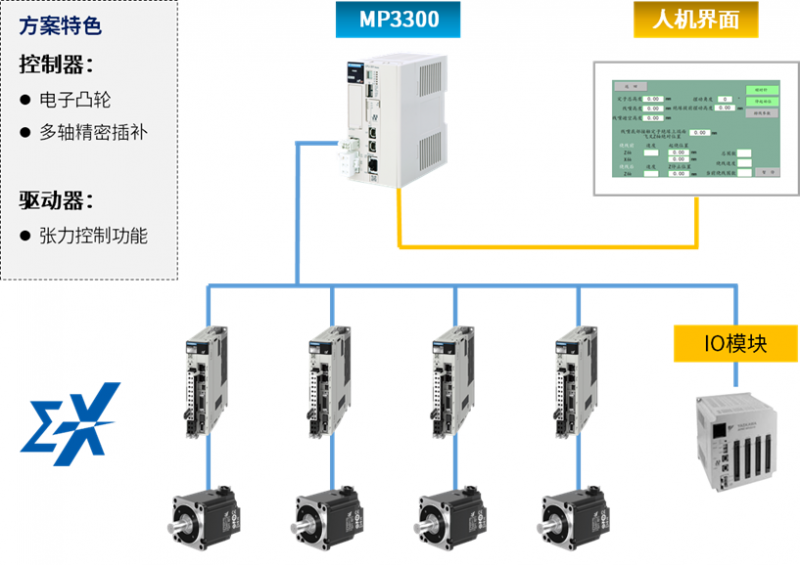

针对这些痛点，安川电机推出新一代绕线控制解决方案，以技术创新破解生产困局！
控制器-插补方案
多轴精密插补控制：主轴+排线轴+旋转轴高效协同

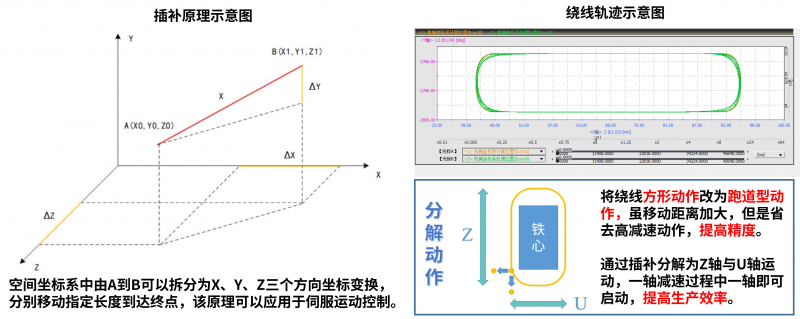

插补：通过插补运算使各轴进行协调运动，按照理想的路线和速度协同配合移动到指定位置，提高绕线设备中各轴同步运行的控制精度。
优势
支持3D立体绕线，复杂轨迹也能精准复现
搭载速度前瞻算法，拐角处速度损失大幅降低，兼顾生产效率与精度
控制器-电子凸轮方案
电子凸轮替代机械凸轮：彻底告别物理模具

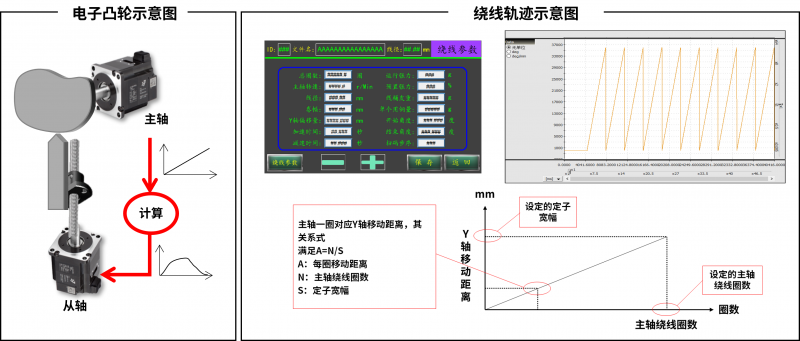

电子凸轮：通过主轴控制从轴。根据主轴与从轴的运动关系，拟合凸轮函数曲线，通过函数曲线导出数据，以此作为指令进行从轴的位置控制，来满足绕线过程中的精度要求。
优势
用软件自定义凸轮曲线，灵活切换线圈形状，提升换型效率
支持摆角、锥度、阶梯等，复杂异形线圈的一键生成
特殊功能-Y3501
闭环实时张力控制：稳定线材张力，保障绕制质量与性能

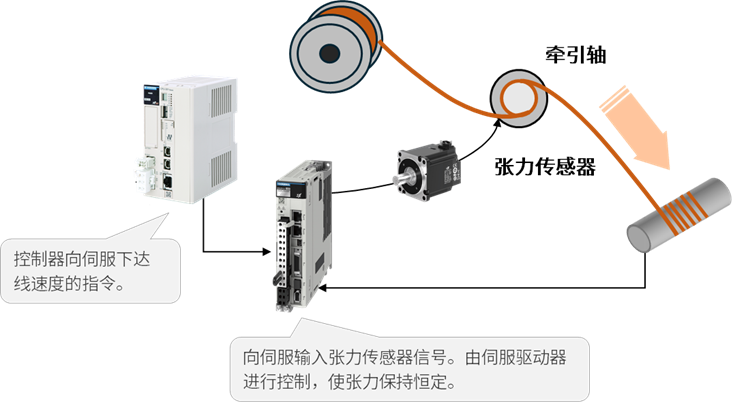

Y3501是由伺服驱动器读取张力传感器信号，进行张力控制的功能。控制信号无需经过外部控制器，缩短了信号周期，进一步提高了张力控制性能，以保持绕线辅助轴的稳定。
优势
毫秒级响应张力波动，精准抑制张力突变
断线率、材料损耗显著降低，成品品质更稳定
结语
安川电机专注金属加工领域的绕线技术，我们的解决方案经过大量客户应用场景的验证，成熟度高，可以覆盖绕线行业多种应用需求。
未来我们也将不断升级优化方案，探索更多创新功能，为行业带来更多突破！
